测评|无边框开关之ABB、施耐德、西门子、罗格朗、西蒙

测试内容

1、开关的外观如何，是否真的是无框？

2、开关的材质好不好？

3、开关打开和闭合的厚度

4、开关的声音

5、开关的接线方式是啥？

6、翘板、拨杆、银触点到底用了什么材料，质量好不好？

叁

测评过程

好啦，那我们的测评就开始了，这篇文章虽然有点长，但却是十足的干货，希望能为你选择无边框开关有个参考

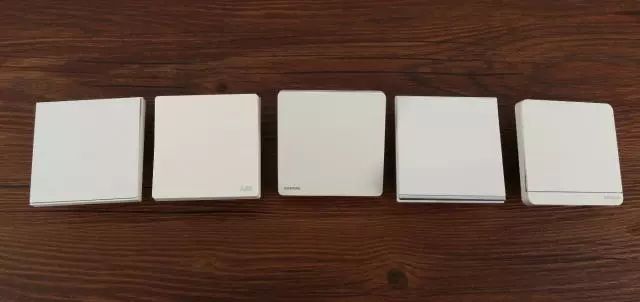

首先是20元-40元无边框单开开关出场，依次是西蒙、ABB、西门子、罗格朗、施耐德

开关的外观如何，是否真的无框

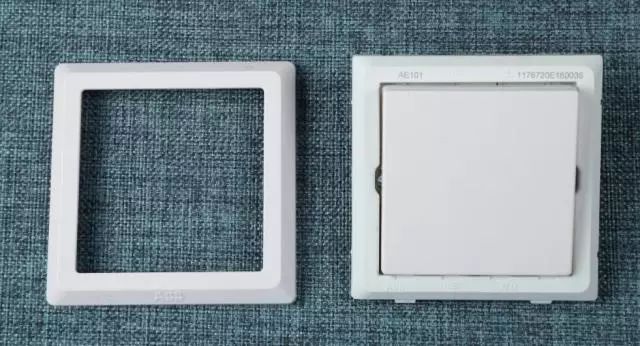

很多厂家都说自己的开关是无框架，那到底什么是无框架呢，我找了ABB德静有框架开关和ABB轩致无框架开关比较下

德静系列，结构是框架、翘板、底座

轩致系列，只有翘板和底座

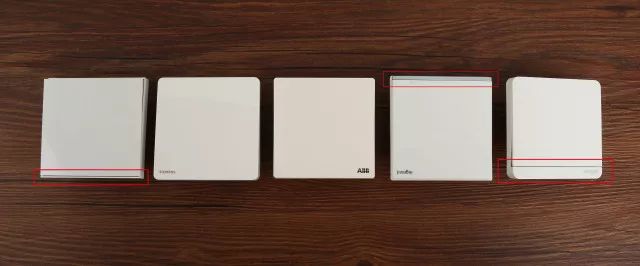

但是严格意义上来说，一些面板在设计上并不能完全称得上无边框，比如西蒙、罗格朗和施耐德的开关，西蒙开关两端可以很明显的看出两条窄窄的缝，而施耐德的按键下面是有一个这样的台阶的、罗格朗下面有一个银色的装饰边

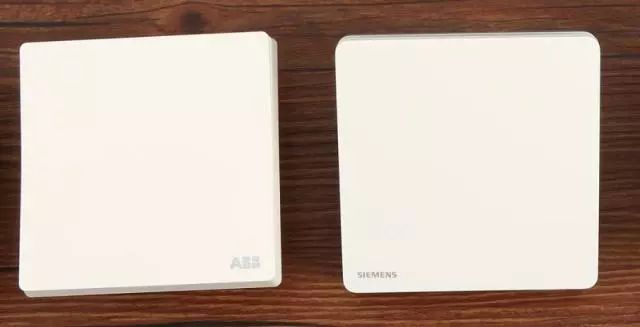

在看下西门子的睿致和ABB的轩致系列，面板是全面覆盖底座的，我个人比较喜欢这种平整的，这个看个人选择。

开关的材质好不好

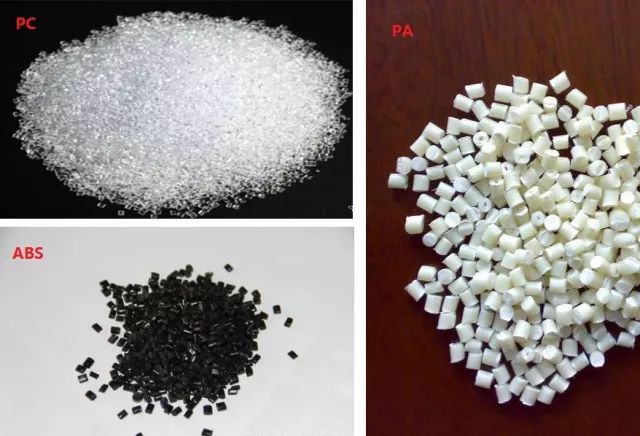

开关的材质一般有PC、尼龙66和ABS，PC的手感很细腻，有质感，耐热、耐老化，长期使用也不会变色。最主要的是PC料阻燃性十分突出，能够长期经受住电弧的烧蚀。尼龙66和ABS在阻燃性上要比PC差一些，ABS的料比较脆，容易老化变色，从好到差依次是PC、尼龙66、ABS

好的开关面板材质，你在上手摸的时候就能感觉到，是很光滑厚重的很有质感，颜色是那种牛奶白，差的材质就比较单薄，颜色也是那种惨白色

好啦那我们就看下这几款开关插座的材质如何吧

1、西门子

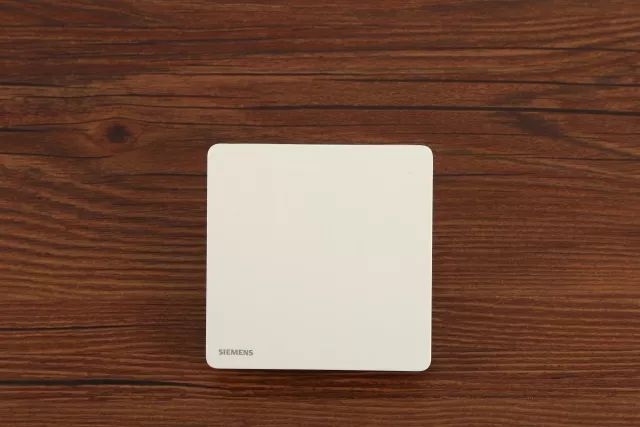

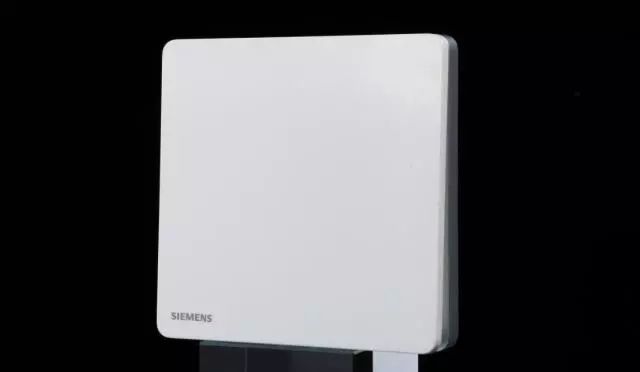

不愧是西门子的高端系列，睿致的翘板很厚重，手感很舒服，LOGO在左下角，也不怎么突出，翘板后面有四个卡扣，扣的不紧，还是非常方便拆卸的

睿致的轮廓是方正的，但是开关的四角有做钝化，比较圆润，对于有宝宝的家庭来说，这样不锋利的边框可以避免宝宝受伤。

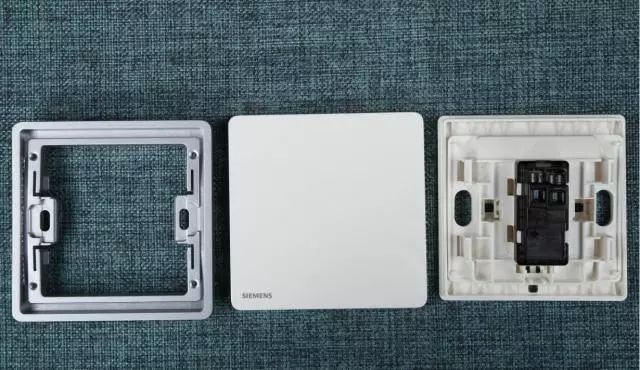

后座的框架外面是一圈银色边框，中间是白色，拿到实物以后，其实我发现那个银色框架看起来不太有质感，远远没有翘板感觉好，不知道用的是不是PC

咨询了客服说“西门子睿致系列象牙白钛银单开一控开关”这个系列就长这样，我记得睿致系列有个后座是全白，相比较感觉比这个银白拼色的要好一些

两个做下对比

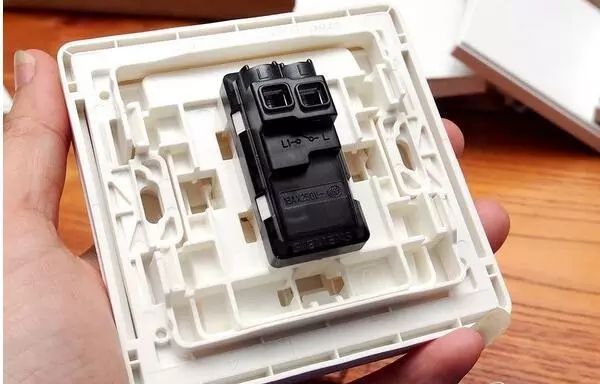

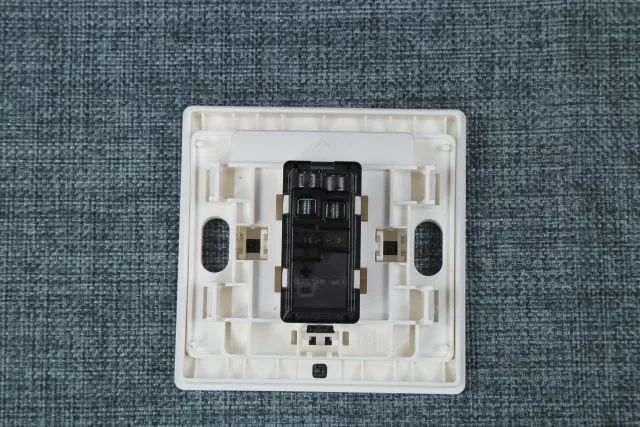

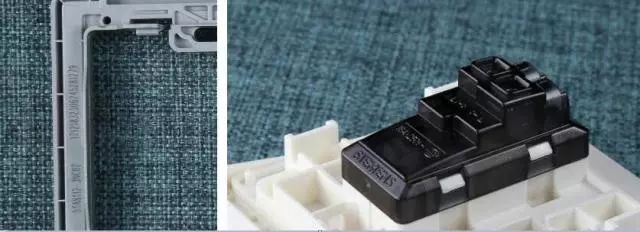

睿致后座是透明的PC料，略加了点灰色的色母，但是看起来还是有透明效果的，质地坚硬，卡扣扣的很紧，拆了半小时才把后座拆开，心疼抱抱自己

然后就是产品的各种标识，3C啊这些，至于开关用什么材料的标识（比如翘板用PC，就标个PC这种）找了半天也没找到

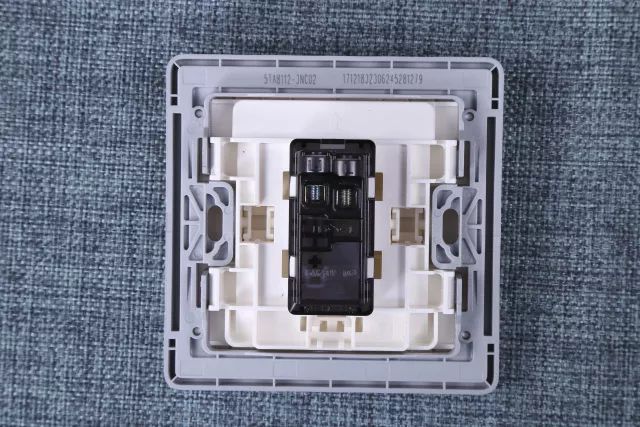

西门子的后座支撑结构是这样，相对于蜂窝状的支撑结构来说要相对的差一些

2、ABB

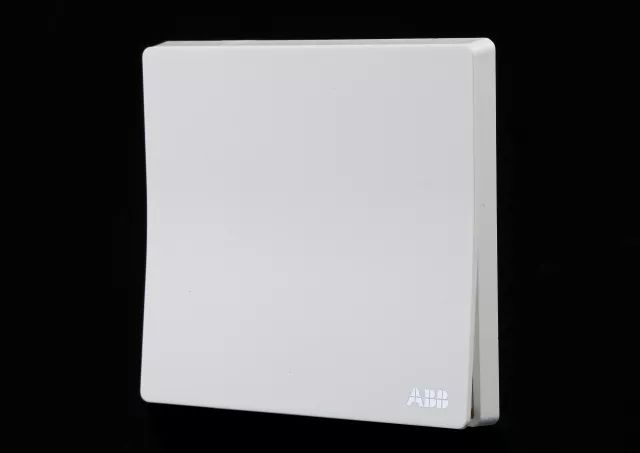

ABB做工一直挺足的，这次的也不例外，拿到手就感觉挺厚重，颜色不是很白，有点暗，类似于牛奶白那种感觉，LOGO右下方，银色的，整个开关是一种梯形的，卡扣有六个，也容易拆，一扣就下来了

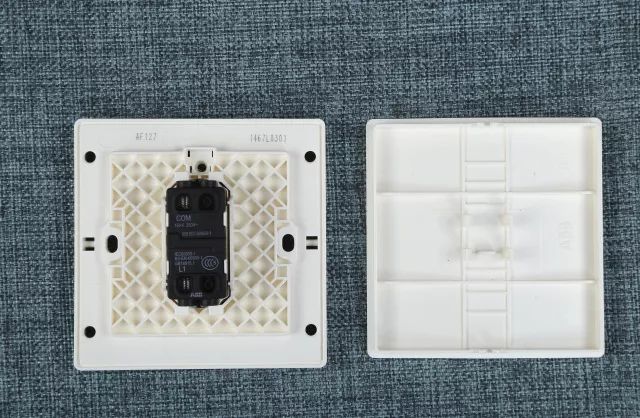

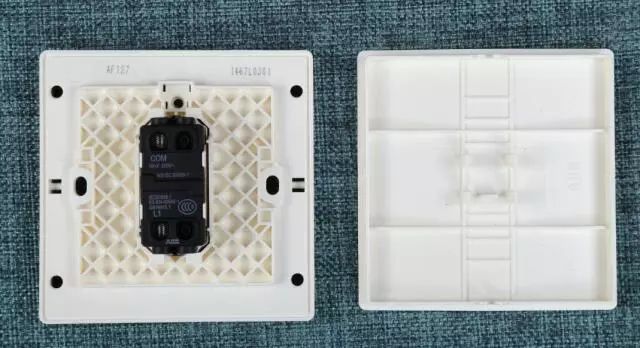

后座框架的颜色和翘板一样，就是翘板做了抛光，更光滑漂亮，后座是黑色PC，拆的时候也很难拆

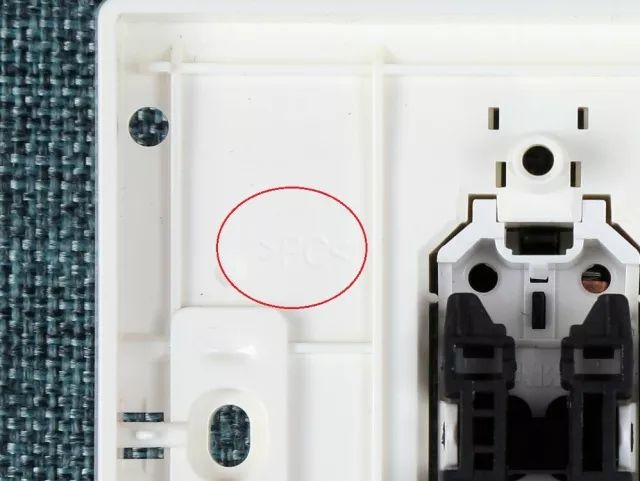

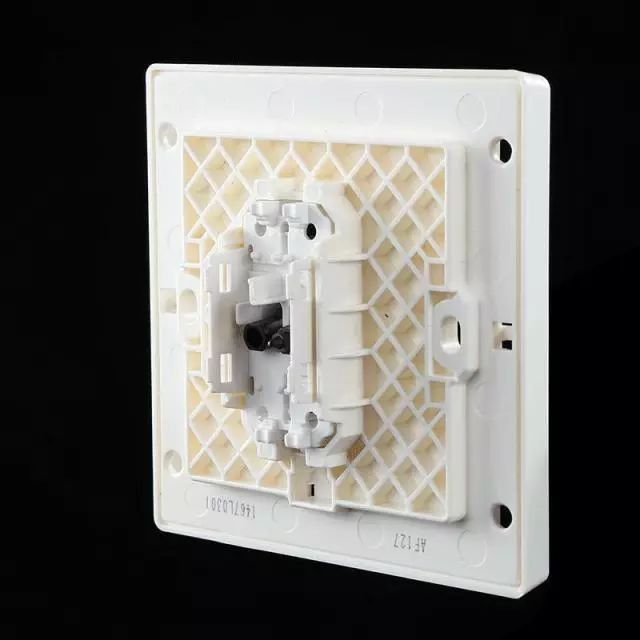

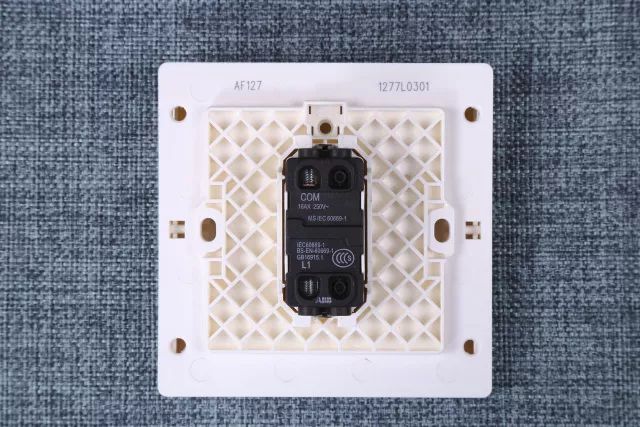

各种标志都有，另外材料是用的什么料的标志也有，另外ABB的后座支撑架是蜂窝状的，这个要比西门子更稳固一些

轩致系列的轮廓是梯形的，同样边缘也做了钝化处理，不锋利，而且它的按键是折面设计的，无论开还是关，按键都和底座平行贴合

3、施耐德

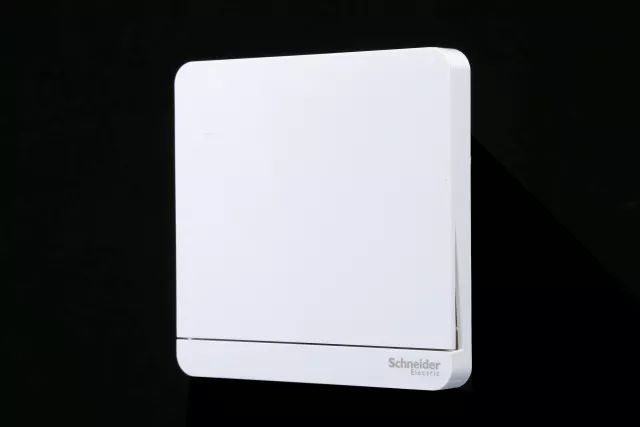

施耐德的材质也很厚实、颜色要比ABB白一点，LOGO在右下角，淡淡的颜色印上去的，不显眼，翘板下面做的是台阶式的设计

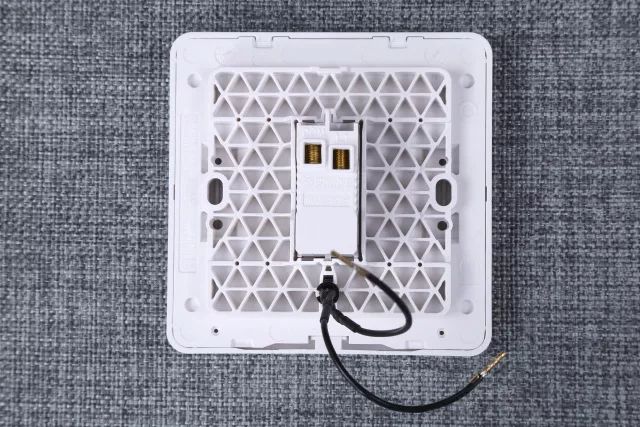

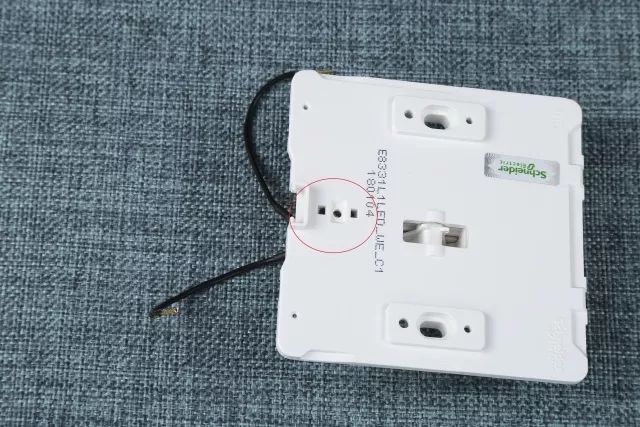

底座标识俱全，材料标识没有，底座框架和底座都是白色的，底座框架做的蜂窝式设计，更加的稳固

另外施耐德绎尚这款是带LED灯，灯的位置在开关的下方

4、罗格朗

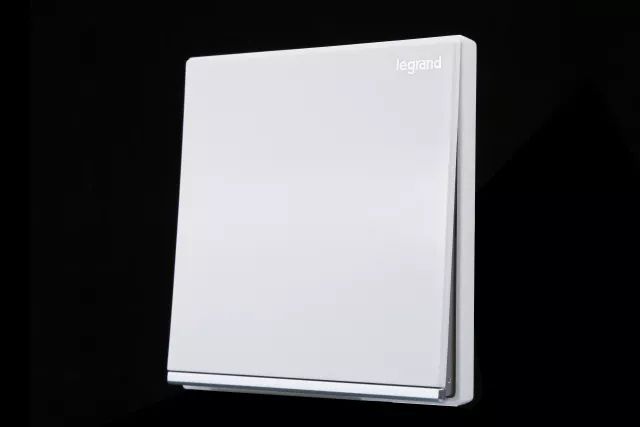

罗格朗仕典它长的是什么样呢？从外观上看翘板好像就是白色镶银边的，但是你打开就会发现其实是白色翘板下面是一个透明有点发暗的板扣在一起的，当你打开面板漏出的边是银色的

这个设计说不上好不好，但是银色注色在塑料上，很容易造成一种廉价的感觉，就像上面的西门子一样

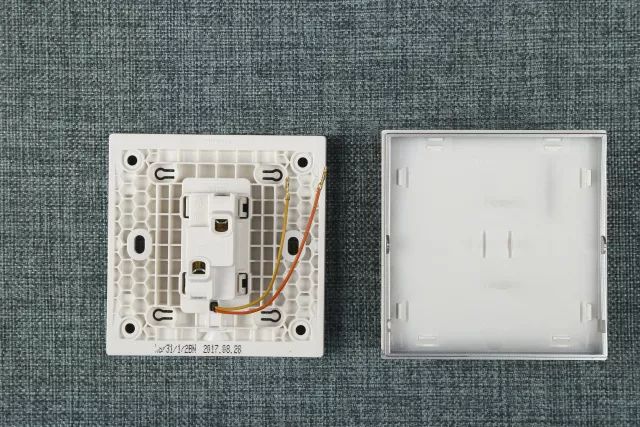

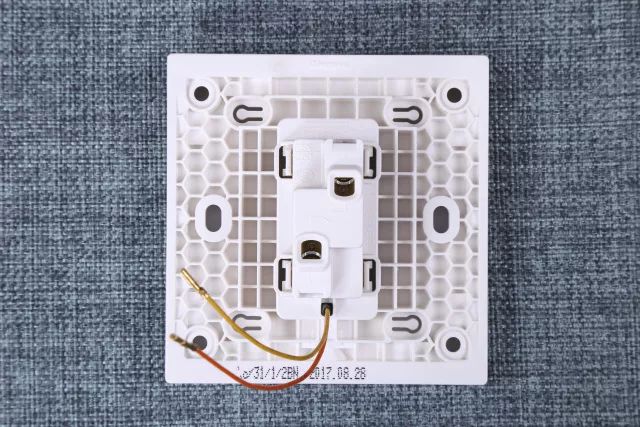

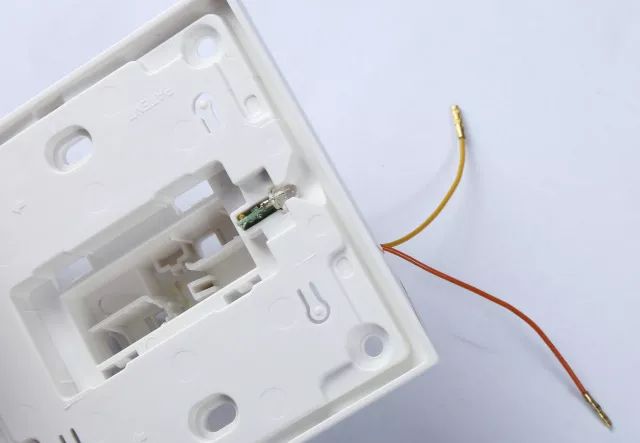

后座和后座框架是白色的，至于材料是什么，我依旧没有在开关上找到相关的标识，其他的标识是有的，后座框架是蜂窝状的，稳定性好，另外这一款也是带LED灯的，灯的位置也在开关下方

5、西蒙

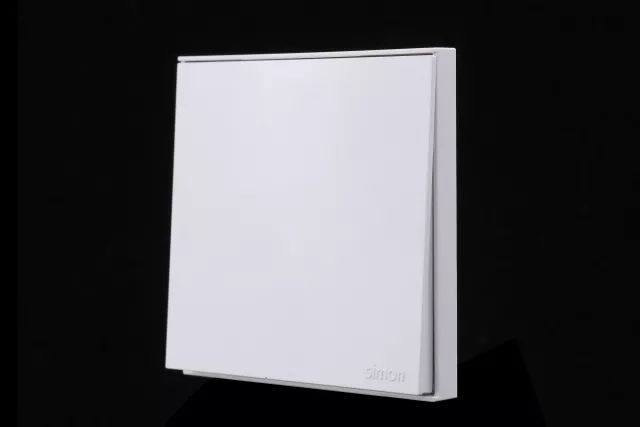

西蒙是这些插座里，让我感到比较失望的一个，它的翘板、后座框架、后座都是白色的，颜色和施耐德、罗格朗差不多，但是拿到手里，感觉太薄了，而且里面零件好像没安装紧似的，你摇一摇，有东西晃动的声音

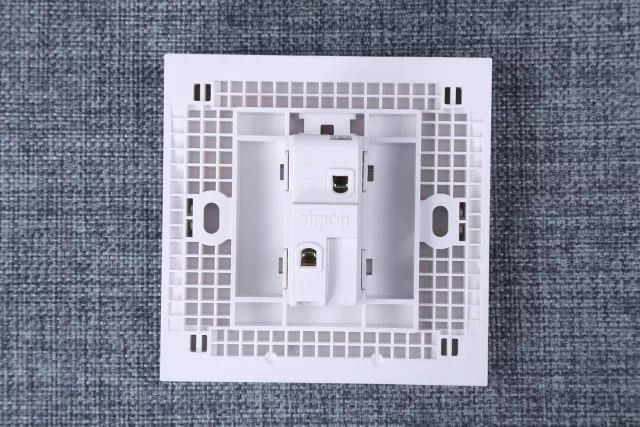

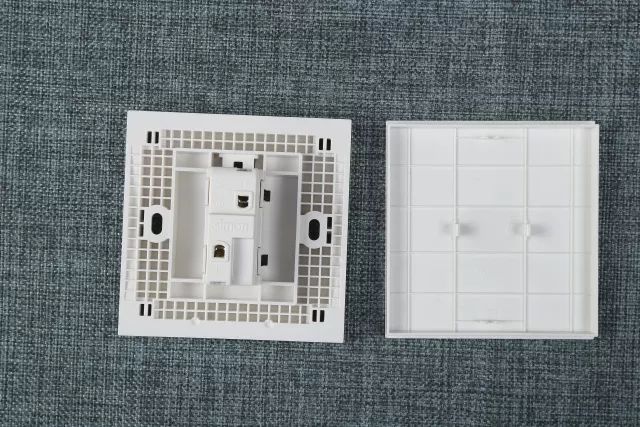

其他标识都有，材料的标识没看到，后座框架是蜂窝状，稳定性也可以

西蒙的开关边缘没有做钝化，是直角的设计，不带LED

开关打开和闭合的厚度

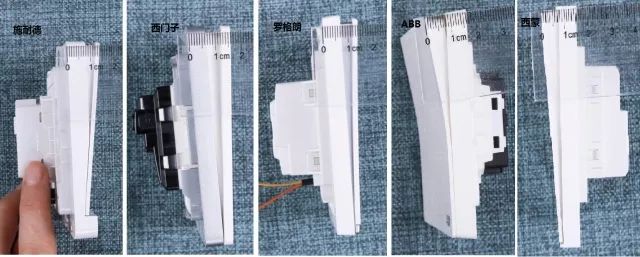

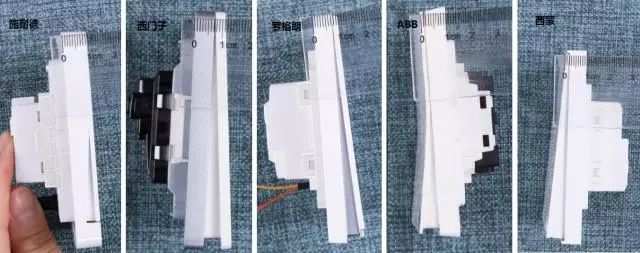

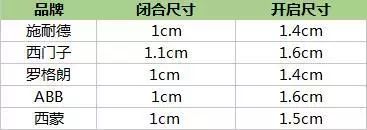

无边框的设计，有一个弊端，就是开关的厚度会比较感人，所以我们就把这些开关的厚度测量了下，做了个对比表

品牌依次是施耐德、西门子、罗格朗、ABB、西蒙

这是开关闭合状态

这是开关打开状态

开关的声音

开关的声音，我们做了个短视频，大家可以感受下这几个品牌开关的声音，有些比较沉，有的就比较脆有点吵

接线方式

目前现在比较普遍的开关接线方式有四种：螺丝压线、压线板压线、快速接线和鞍型端子接线这四种。

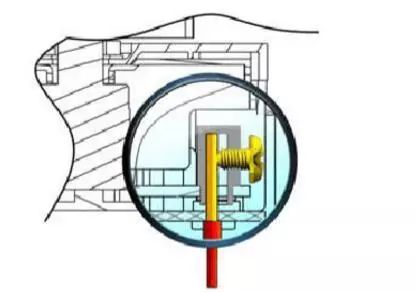

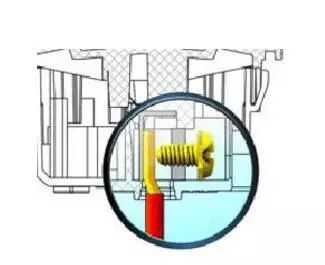

螺丝压线的优点是接线方便、牢靠，不容易脱扣，缺点是螺钉尖头容易压伤电线（现在一些厂家也渐渐把螺丝的尖头改成平头）

压线板压线的好处是可以避免损伤导线。缺点是线不能太粗，不然压不进去。

快速接线就是接线快，安装方便（不需要拧螺丝）。但单向插入比较方便，而反向拔出就难了

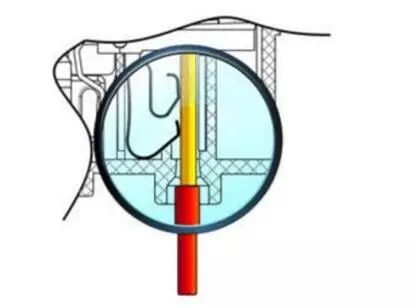

鞍型端子接线方式的优点是接线孔大，方便了接线。其缺点是，粗细线要缠绕后才能压紧，相对于其他几种方式来说，鞍型端子接线不容易伤电线，是比较好的接线方式

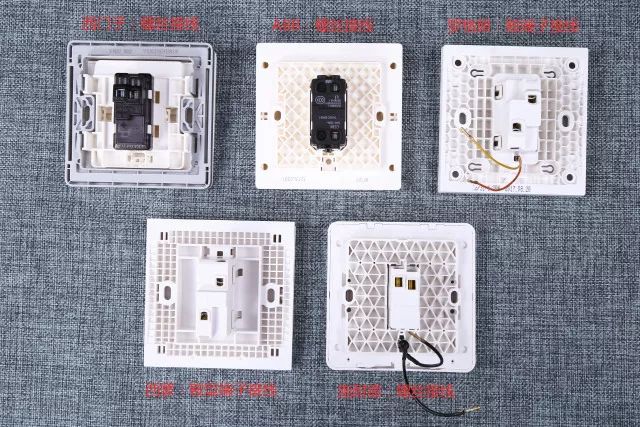

那我们看下这几款开关的接线方式:

在接线方式上，西门子、ABB和施耐德使用了螺丝接线，西蒙和罗格朗选用了较好的鞍型端子接线

拨杆、银触点到底用了什么材料？

看过了开关外面的结构，我们在看一下这些开关里面到底长什么样？

1、西门子

这是西门子的内部结构，拨杆、载流件、银翘点

用手按了下拨杆，弹力还是可以的，拨杆上有一圈润滑油，别看围了一圈黄黄的东西看起来挺丑的，但是用处却很大，虽然很多拨杆有自润滑功能，但是那也是以牺牲拨杆寿命为代价的，所以很多的开关拆开都会有一摊这样的东西，为的是增加拨杆的润滑功能，延长它的使用寿命

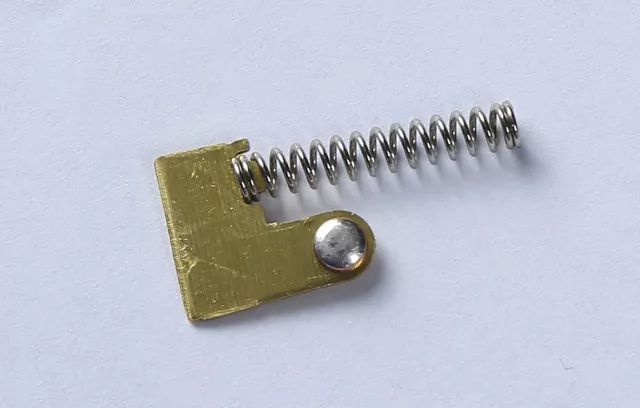

这是西门子的银触点，看不出什么材质，然后连接触点的板子应该是某种铜，紫铜或者黄铜

2、ABB

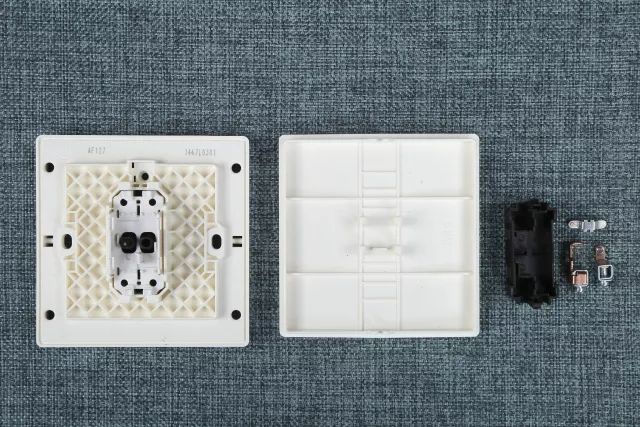

我们看下ABB的结构

这是ABB的拨嘴，我用手拨了下弹性还是可以的，做工也不错，没有粗糙的切割，整个拨嘴很光滑

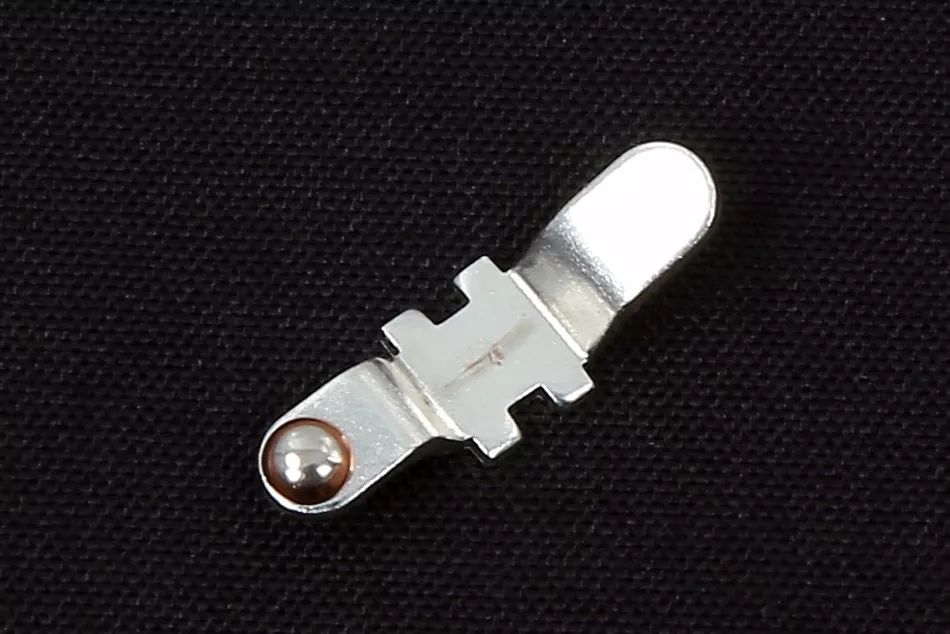

这是ABB的银触点官方资料说是稀土合金。据说是国内家。可做大电流的触点，连接触点的板子做的是铜镀银，这个比直接用铜导电性好

3、施耐德

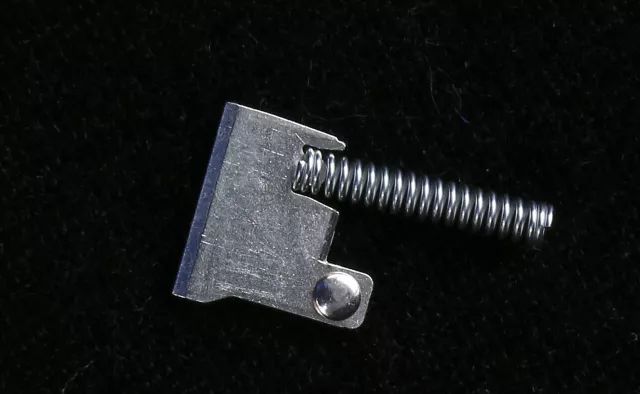

拆开施耐德开关的后座，我发现它的翘板是这样的，这种银触点结构更省零件，不需要像前面两个银触点那样需要滑块，不过这种分断速度慢，完全靠弹簧扭，只能满足10A、16A的电流，在大点就不行了，容易造成开关拉弧

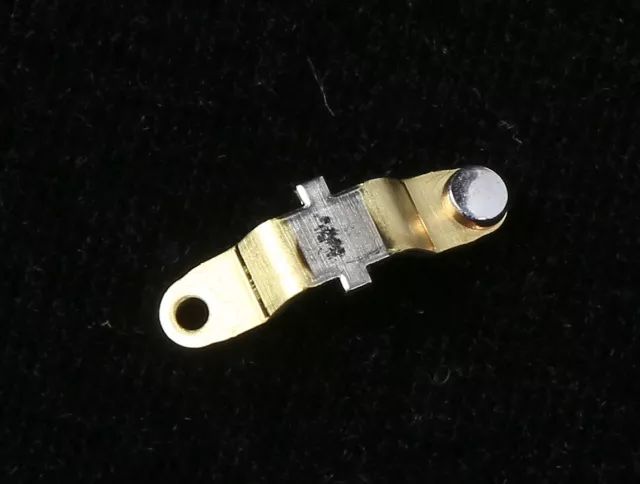

在看下做工，施耐德银翘点的做工是可以的，切割的都很细致，也很厚实，连接触点的板子材质和ABB的一样，里面是铜，外面镀一层银

4、罗格朗

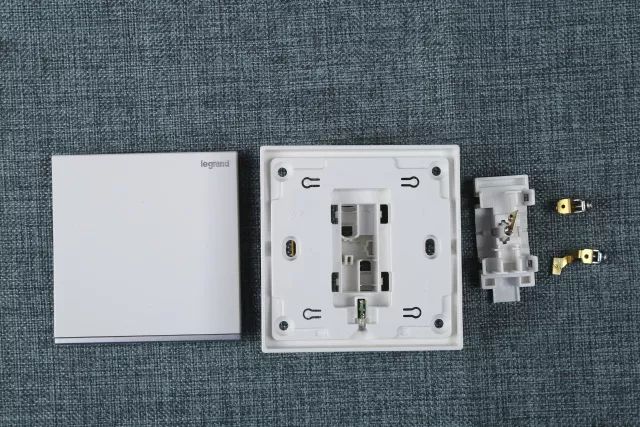

这是罗格朗拆解的图片，罗格朗的翘板和施耐德的结构是一样的，但是连接触点的板子明显和施耐德的不一样，材质应该是普通的铜

5、西蒙

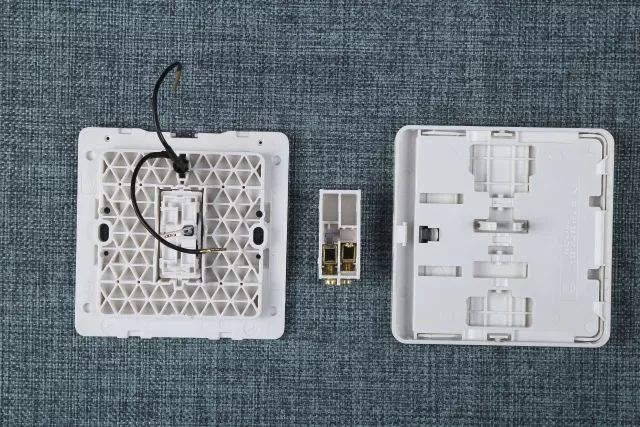

这是西蒙的拆解图，顺便提一下这些开关里面西蒙真的很好拆，没怎么费劲就拆开了

这是西蒙的内部结构，颜色和罗格朗差不多，做工同样比较粗糙，连接触点的板子应该用的是一般的铜材料
